INSTALACIÓN DE SISTEMAS DE PRODUCCIÓN DE ACS SOLVIS VITAL EN BALNEARIO BAÑOS DE LA CONCEPCIÓN.
La sala de calderas da servicio a 2 zonas termales, 1 zona de baños, 2 plantas de hotel y piscina cubierta.
Características de la antigua instalación:
- El ACS se produce en 3.000 litros de acumulación en 5 acumuladores, el agua entra precalentada de la solar y si no llega a temperatura deriva a un intercambiador.
- El ACS se calienta con 3 calderas de condensación de 110 Kw.
- Para la calefacción del hotel y tratamientos hay 2 de 110 Kw.
- Solar:

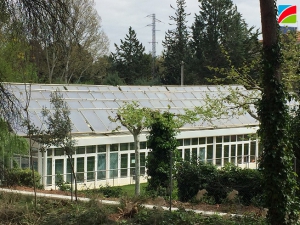

-Campo de colectores de 300 m2, 150 placas con unos 20 años de antigüedad, dan servicio a la piscina climatizada en primer lugar mediante un intercambiador y lo que sobra a los acumuladores de 5.000 litros.

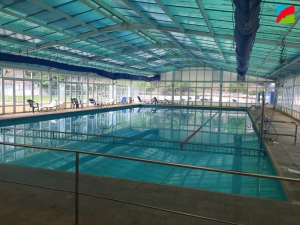

-La piscina climatizada tiene unos 45 m3 y tiene una caldera de gas y el apoyo solar.
Características de la nueva instalación SOLVIS:
- Los nuevos elementos Solvis instalados son:

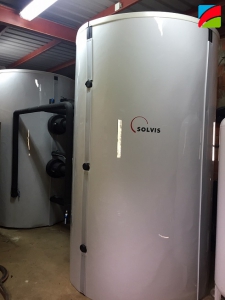

-2 depósitos Strato XL de 5.000 L.

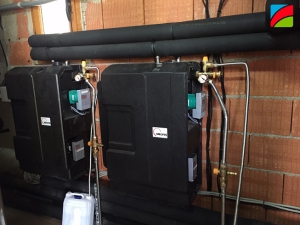

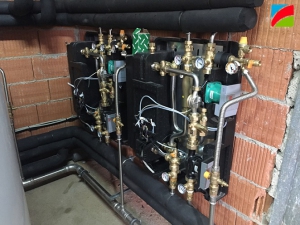

-4 estaciones de bobeo solar SUS de 90 m2.
-2 estaciones de producción de agua caliente Solvis Vital FWS-80 L/min.
-2 bombas de recirculación Willo 0-10v para ACS.
-4 mezcladoras ESBE para el control de retornos de calefacción.
-1 mezclador proporcional ESBE para el control de retorno en calderas.
- Los elementos existentes adaptados a Solvis:
-5 calderas de condensación de 110 Kw Baxi.
-3 circuitos de calefacción.
-1 circuito de calentamiento de piscina.
-300 m2 de colectores solares.

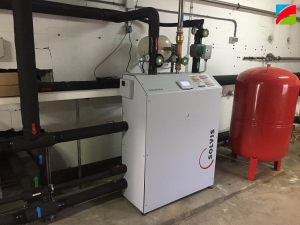

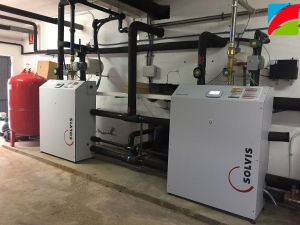

Instalación de dos estaciones de producción de ACS instantánea Solvis Vital de 80 L/min, una da servicio al hotel y otra a la zona termal y tratamientos, debido a que las aguas son tratadas con cantidades diferentes de cloro según normativa. En esta sala se eliminan los 4 acumuladores Tank in Tank y el paso de agua a través del intercambiador hacia ellos. En la sala anexa se quitan 4 acumuladores de solar de 5.000 litros, total desaparecen 22.400 litros de agua acumulada. Se instala toda la general de agua fría desde el grupo de presión con acero inoxidable 304 y filtros de 25 micras.
Los circuitos de calefacción y piscina se alimentan de los 2 depósitos estratificadores de 5.000 litros, se comandan desde las Vitales con válvulas mezcladoras y sondas de ida y retorno para el control de la mezcla en los Fan-Coils del hotel, radiadores de zona, tratamientos e intercambiador de piscina. Estos dos depósitos se calientan con las 5 calderas de condensación de 110 Kw.
La energía solar térmica captada en los 300 m2 de la piscina se lleva a estos depósitos estratificadores para usarla en cualquiera de los circuitos, bien para ACS o para los circuitos de calefacción.
Las bombas de recirculación del ACS se programan para que recirculen siempre a la temperatura establecida en su protocolo.
Se programa la desinfección térmica en la centralita para que se haga una vez a la semana de madrugada y el anillo suba a 70º durante dos horas.
